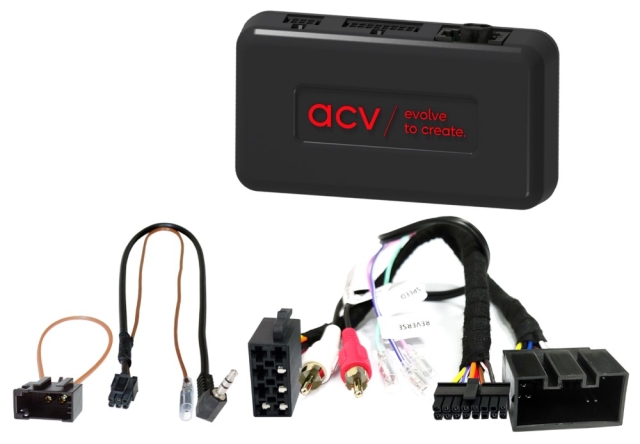

ACV 42xlr008 är en stalkadapter för Land Rover som gör det möjligt att behålla de ursprungliga funktionerna för rattkontroll när du byter ut den fabriksmonterade radion mot en eftermarknadsenhet.
- Kompatibel med Land Rover Range Rover III (L322/Vogue) från 09/2009 till 12/2012.
- Ger möjlighet att använda rattkontrollerna med en ny radio.
- Inkluderar olika anslutningar för OEM-system och eftermarknadsenheter.
- Funktioner kan variera beroende på bilens utrustning och den nya enhetens programvara.
- Installation kräver noggrann kontroll av alla anslutningar och inställningar.
Denna adapter är utformad för att säkerställa att alla funktioner fungerar som de ska efter installationen. Kontrollera att de angivna kontakterna matchar de som finns i din bil både optiskt och tekniskt. Det är viktigt att verifiera att den ursprungliga radion är en av de listade OEM-enheterna. Innan den slutliga monteringen bör du också kontrollera bilens funktionalitet och inställningar för rattkontroll. För hjälp kan du kontakta vår support.
Observera att CAN Bus-kontakten är en 20-polig Land Rover-kontakt. Den har även en OEM SWC > 3,5 mm Jack / lösa ledningar och en RCA (m) röd/vit för OEM förstärkningssystem. Adaptern inkluderar en fiberoptisk loop (f) MOST-ring för OEM-display. Flera funktioner, som datum/tid-inställningar och faderfunktion, stöds inte av OEM förstärkningssystemet.
Följande signaler tillhandahålls:
- Röd: +12V tändning klämma 15
- Orange: +12V belysning klämma 58
- Lila/vit: +12V backsignal
- Rosa: hastighetspulsignal
- Grön: GND parkeringsbromssignal
- Lastkapacitet utgångar: 250 mA max.
Allmänna installationsanvisningar inkluderar verifiering av alla funktioner och anslutningar, samt noggrant följande av installationsproceduren för att säkerställa korrekt funktion. Eventuella ändringar eller anslutningar bör utföras av utbildad specialistinstallatör för att undvika problem med garantin eller funktionaliteten.
För att säkerställa korrekt installation och funktion är det viktigt att följa alla anvisningar noggrant och att vara medveten om att modifieringar kan påverka garantin.
Passar till
Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012
