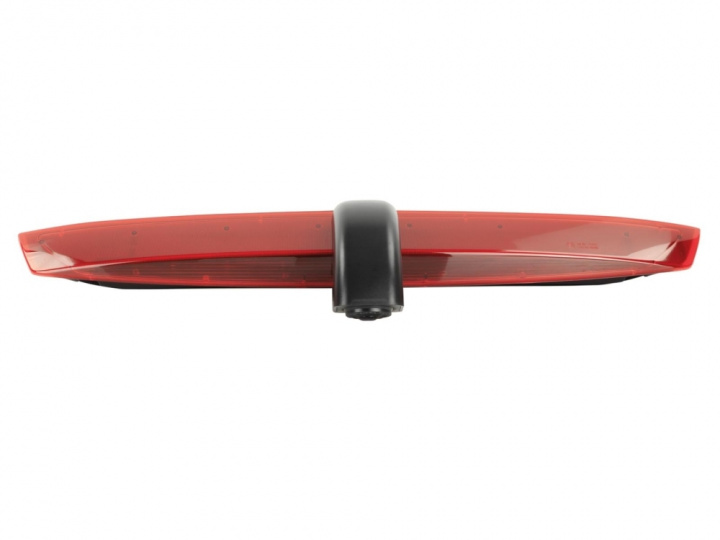

ACV 771000-6074 är en backspegelskamera avsedd för Mercedes Benz Vito (W447) med dubbla bakdörrar, tillverkad mellan 06/2014 och 2023. Produkten är designad för att ersätta OEM:s tredje bromsljus och erbjuder guidelinjer samt justerbar vyvinkel.
- Passar för kontinuerlig drift.
- Justera vyvinkeln och kamerans inriktning på installationsplatsen med en testmonitor innan installation.
- Driftspänning: +12V.
- Inkluderar en 1m pigtail med 4-polig ACV-systemkontakt.
- IP68-klassad för att klara av tuffa väderförhållanden.
Denna kamera har en design i plast och finns i svart och röd färg. Guidelinjer kan aktiveras eller deaktiveras via en jumper, och vyvinkeln kan justeras för att passa olika installationsbehov. Kameran har en 1/3"" CMOS bildsensor och använder NTSC TV-system. Med effektiva pixlar på 976 x 592 och en upplösning på 600 TV-linjer, ger den en klar och tydlig bild. Linsens vinkel är diagonalt 160° med en horisontell vyvinkel på 115° och vertikal vyvinkel på 75°. Kameran är konstruerad för att fungera i temperaturer mellan -30°C och 75°C och kan lagras i temperaturer mellan -40°C och 80°C. Måtten är anpassade för att passa det OEM-bromsljus som den ersätter. Kopplingsanvisningar: - Röd kabel: +12V strömförsörjning. - Svart kabel: direkt jordanslutning till bilens kaross. - Gul RCA-kabel: videoanslutning. - Grön jumper: aktivera/deaktivera guidelinjer. Det är viktigt att vid installation av backspegelskamera se till att den tredje bromslampan är korrekt ansluten för att undvika felmeddelanden. Om det uppstår ett fel i informationsdisplayen, kan OEM-lampan kopplas in parallellt eller en belastningsresistor (10k Ohm, 5 Watt min) kan användas för att simulera OEM-lampan.
Passar till
Mercedes Benz Vito (W447) 06/2014 - 2023
Specifikationer
Bildsensor: 1/3"" CMOS
TV-system: NTSC
Effektiva pixlar: 976 x 592
Lins: 1,9mm / F 2.0
Upplösning: 600 TV-linjer
Linsvinkel diagonalt: 160° + 5°
Vy vinkel: horisontell 115° vertikal 75° + 5°
IP-klassning: IP68
Terminal: 4-polig ACV-systemkontakt (m) Ø5,2 mm
Driftspänning: +12V DC
Strömförsörjning: +12V DC
Driftstemperatur: -30°C - 75°C
Lagringstemperatur: -40°C - 80°C
Mått: se 3:e OEM bromsljus
Pigtail vid kameran: 1m +/- 4-polig ACV-systemkontakt (m) Ø5,2mm
Kopplingskabel: 20cm +/- 4-polig ACV-systemkontakt (f) Ø10mm / 4-polig ACV-systemkontakt (m) Ø5,2mm
