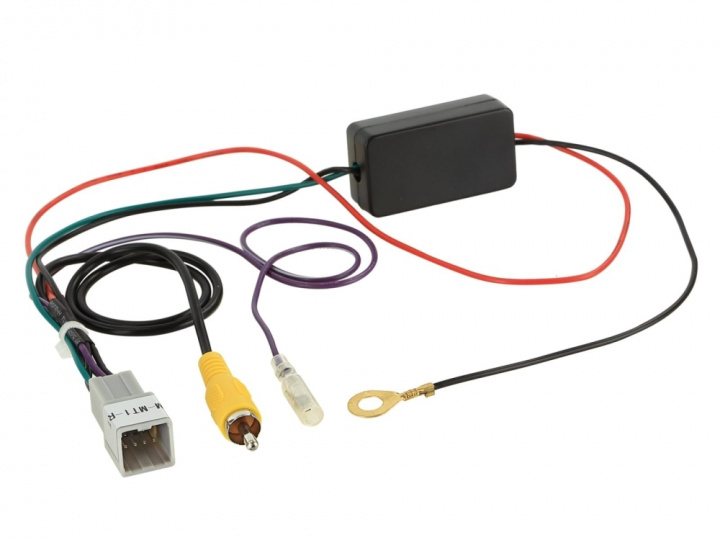

ACV 771202-1030 är en adapter för bakåtvänd kamera som är speciellt designad för Fiat och Mitsubishi OEM-kameror.
- Adaptern möjliggör anslutning av en fabriksmonterad bakåtvänd kamera till en eftermarknadsenhet med kamerainmatning.
- Ger videosignal via RCA, samt strömförsörjning på +6V och jord för OEM-kameran.
- Inkluderar +12V backsignal som måste kopplas in i fordonet.
- Innan installation, kontrollera korrekt koppling av adaptern till OEM-kontakten.
- Vissa eftermonterade enheter kan behöva ställas in på kamerafunktionen i menyn.
Denna adapter är nödvändig för att behålla den ursprungliga bakåtvända kameran. Den är kompatibel med fordon som har en 360° kameravinkelsystem eller system med rörliga avståndslinjer, men det kan finnas begränsningar. Kontrollera alltid den korrekta kopplingen innan installation. Om det finns frågor eller behov av support, kontakta vårt supportteam.
Adaptern har följande specifikationer:
+6V strömförsörjning
Kontakt: 8 Pin Mitsubishi
Kontakt för OEM bakåtvänd kamera > RCA (m) gul kamerainmatning
svart: GND klämma 31
lila/vit: +12V backsignal utgång
fordon utan +12V backsignal i 8 Pin kontakt:
lila/vit: +12V backsignal inmatning backljus
OEM-kamerans spänningsförsörjning: +6V
Kontrollera alltid för korrekt koppling med fabriksenheten innan installation genom att mäta.
Passar till
Fiat Fullback (KT0T) 08/2016 - 07/2020
Mitsubishi ASX (GAO) 10/2012 - 10/2016
Mitsubishi ASX (GAO) 11/2016 - 08/2019
Mitsubishi ASX (GAO) 09/2019 - 10/2021
Mitsubishi L200 (KJ0T) 10/2015 - 08/2019
Mitsubishi L200 (KJ0T) 09/2019 - 10/2022
Mitsubishi Lancer (EVO X Limited Edition) 2015
Mitsubishi Outlander (CWO) 10/2012 - 10/2015
Mitsubishi Outlander (CWO) 10/2015 - 08/2018
Mitsubishi Outlander (CWO) 09/2019 - 03/2022
Mitsubishi Pajero (V80) 10/2014 - 08/2018
Mitsubishi Shogun 2013 - 2018
**360° OEM-kameror stöds**
Fordon med 360° OEM-kamerasystem: SWC Mitsubishi L200/Outlander 18Pin/20Pin kamera/Amp > artikel: 42smt012
Specifikationer
+6V strömförsörjning
8 Pin kontakt
RCA (m) gul kamerainmatning
GND klämma 31
+12V backsignal utgång
OEM-kamerans spänningsförsörjning: +6V
Kontrollera alltid för korrekt koppling med fabriksenheten.
