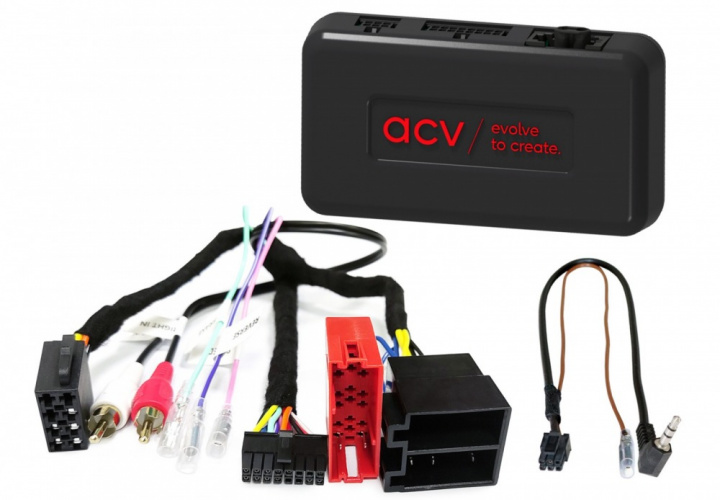

ACV 42xpo005 är en SWC-adapter som möjliggör att behålla de ursprungliga funktionerna för rattkontroll när du byter ut fabriksmonterad radio mot en eftermarknadsenhet i Porsche Boxster, Cayman och 911.
- Kompatibel med Porsche Boxster (987) från 10/2004 till 01/2009
- Kompatibel med Porsche Cayman (987C) från 11/2005 till 01/2009
- Kompatibel med Porsche 911 (997) från 07/2004 till 08/2009
- Stöder OEM MOST förstärkningssystem, men faderfunktion stöds inte
- Inkluderar alla nödvändiga kablar för installation och anslutning
Adaptern är designad för att fungera med specifika OEM-enheter och kan kräva att du kontrollerar bilens funktioner och inställningar innan installation. Det är viktigt att jämföra de medföljande kontakterna med de som finns i ditt fordon för att säkerställa korrekt passform. Om du har frågor eller behöver hjälp, kontakta vår support.
Observera att CAN Bus-kontakten är ISO / Mini ISO och Porsche-kontakten är OEM SWC > 3,5 mm Jack / lösa kablar. Adaptern är avsedd för fordon med CDR24 OEM HU och PCM2.1 OEM Sat Nav.
Följande signaler tillhandahålls:
Röd: +12V tändning klämma 15
Orange: +12V belysning klämma 58
Lila/vit: +12V backsignal
Rosa: hastighetspulsignal
Grön: GND parkeringsbromssignal
Max belastningskapacitet för utgångar: 250 mA.
Generella installationsanvisningar inkluderar verifiering av alla funktioner och inställningar för OEM HU, samt att kontrollera alla anslutningar innan installation. Det rekommenderas att alla anslutningar och modifieringar utförs av utbildad specialistinstallatör för att säkerställa korrekt funktion och undvika skador på fordonet.
Ändringar av konfigurationen av gränssnittet och HU-anslutningskabeln måste göras med försiktighet och enligt tillverkarens anvisningar.
För att säkerställa korrekt installation och funktion är det viktigt att följa alla steg noggrant och att utföra funktionstest av rattkontrollen efter installation.
För mer information, se manualen eller kontakta vår support.
Passar till
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche 911 (997) 07/2004 - 08/2009
Specifikationer
Röd: +12V tändning klämma 15
Orange: +12V belysning klämma 58
Lila/vit: +12V backsignal
Rosa: hastighetspulsignal
Grön: GND parkeringsbromssignal
Max belastningskapacitet: 250 mA
