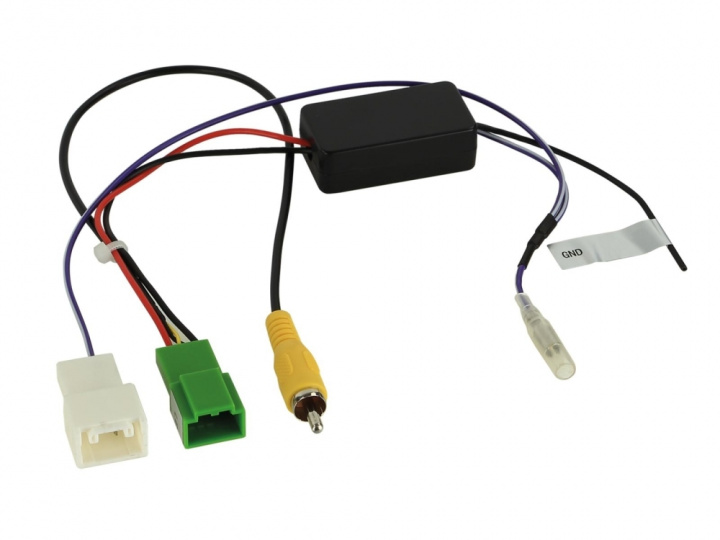

ACV 771292-1031 är en adapter för bakåtvänd kamera som möjliggör anslutning av en OEM-kamera från Suzuki till en eftermarknadsenhet med kamerainmatning.
- Adaptern är designad för att behålla den ursprungliga bakåtvända kamerans funktionalitet.
- Den tillhandahåller videosignal via RCA, samt strömförsörjning på +6V och jord för OEM-kameran.
- Ger även ett +12V signal för backväxeln, som måste kopplas in i fordonet.
- Kompatibilitet med fordon med 360° kameror eller system med rörliga avståndslinjer kan vara begränsad.
- Innan installation rekommenderas att kontrollera korrekt anslutning av adaptern till OEM-kontakten.
Vid installation av eftermarknadsenheter kan det vara nödvändigt att ställa in kamerafunktionen i menyn. För hjälp, vänligen kontakta supportteamet.
Adapterns kontakt är av typ 5 Pin / 4 Pin och är avsedd för Suzuki OEM bakåtvända kameror. Anslutningen till eftermarknadsenheten sker via en gul RCA-kontakt för kamerainmatning. Kontakterna är följande: svart: GND (klämma 31), lila/vit: +12V signalutgång för backväxel. OEM-kamerans försörjningsspänning är +6V. Kontrollera alltid för korrekt anslutning med fabrikens enhet innan installation genom att mäta. Om kamerabilden inte visas på den installerade enheten, anslut en extra GND-kontakt till RCA:s ytterledare.
Passar till
Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023
*Fordon med Garmin OEM Sat Nav 1 kontrollratten till vänster
Specifikationer
Adaptertyp: 5 Pin / 4 Pin
Strömförsörjning: +6V för OEM-kamera
Signal för backväxel: +12V
Videosignal: RCA (gul)
Kompatibilitet: OEM bakåtvänd kamera
